电 话：18854106908
传 真：+86-0531-88873028
QQ在线：5718295
邮 箱：esoaring@163.com
传 真：+86-0531-88873028
QQ在线：5718295
邮 箱：esoaring@163.com
鞍山东烧圆锥破碎机动锥、静锥试用报告
[ 时间： 点击： ]
一、简要介绍
圆锥破碎机是各类矿山用于矿石中破和细破的主要设备，其特点是：破碎比大、效率高、能耗低，产品粒度均匀。在圆锥破碎机的工作过程中，电机带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
二、目前的现状及问题描述
在圆锥破的工作工程中，动锥和静锥在面对物料的冲击、挤压的同时有产生极大的磨损问题，而目前国际、国内的动锥、静锥基本上是高锰钢精铸件（Mn13Cr2或Mn18Cr2），而高锰钢的特性是工作硬化，既在不断受到物料的冲击过程中，基体的硬度增加，但在耐磨性方面高锰钢的性能较差。目前使用寿命基本上在20天-45天之间，物料硬度高的场合，使用寿命仅在7-10天，基于破碎物料的因素，鞍山东烧属于寿命极短的特例，动定锥正常使用寿命仅仅130小时左右。
寿命短不仅严重影响到企业的生产效率，还带来极大的检修人力消耗和更换过程中的填充料损失。从在检修车间的提前准备到现场拆装，基本上更换一套圆锥破需消耗30-40个工时，每次更换，高分子塑性填充料及环氧树脂的损失在1万元左右。
三、济南韶欣的长寿命解决方案简述。
经过长期的研发和努力，我公司技术人员研发生产了铁基硬质Cr-Mo-Ni-C亚共晶合金，它是一种抵抗冲击与磨损的高性能的合金材料，并采取特殊镶嵌、熔铸的复杂工艺及结构，把上述合金材料与高猛铸钢充分的结合在一起。这样我们的产品既有强度，有能解决冲击与磨损的双重问题。
四、试用新品照片
五、试用过程详细记录
截至2月6日上午，该付衬板在2#细破碎机上满负荷运行174小时，剩余A尺寸50.6mm，距离规定的最小A尺寸35mm尚有15.6mm可磨损余量。因2月7日是星期六公休日，故车间决定提前更换衬板，于2月6日拆下换装新衬板。
六、试用后产品分析照片
七、试用说明及结论
1、经与车间操作人员及技术人员共同推算认定：衬板剩余厚度还可再继续工作10～15小时，即：该付衬板在东鞍山烧结厂细破使用寿命可达185～190小时。同期装于1#机的其他厂家衬板实际带负荷工作时间为130小时，与之相比我公司试用的衬板满负荷工作时间是其1.5倍。
2、在整个运行过程中，平均压力高于其它衬板0.2～0.3MPa，破碎效率和出矿量更优。
3、我们可以经过技术工艺上的调整，达到原锰钢产品寿命的2倍以上,让客户可以大幅度的提高生产效率，同时节省检修时间，大幅度降低检修带来的人力及填充料成本。
新式圆锥破碎机动锥、静锥采购热线：0531-88873801
（本站原创新闻，转载请注明济南韶欣耐磨有限公司，否则追究相关法律责任！）
圆锥破碎机是各类矿山用于矿石中破和细破的主要设备，其特点是：破碎比大、效率高、能耗低，产品粒度均匀。在圆锥破碎机的工作过程中，电机带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
二、目前的现状及问题描述
在圆锥破的工作工程中，动锥和静锥在面对物料的冲击、挤压的同时有产生极大的磨损问题，而目前国际、国内的动锥、静锥基本上是高锰钢精铸件（Mn13Cr2或Mn18Cr2），而高锰钢的特性是工作硬化，既在不断受到物料的冲击过程中，基体的硬度增加，但在耐磨性方面高锰钢的性能较差。目前使用寿命基本上在20天-45天之间，物料硬度高的场合，使用寿命仅在7-10天，基于破碎物料的因素，鞍山东烧属于寿命极短的特例，动定锥正常使用寿命仅仅130小时左右。
寿命短不仅严重影响到企业的生产效率，还带来极大的检修人力消耗和更换过程中的填充料损失。从在检修车间的提前准备到现场拆装，基本上更换一套圆锥破需消耗30-40个工时，每次更换，高分子塑性填充料及环氧树脂的损失在1万元左右。
三、济南韶欣的长寿命解决方案简述。
经过长期的研发和努力，我公司技术人员研发生产了铁基硬质Cr-Mo-Ni-C亚共晶合金，它是一种抵抗冲击与磨损的高性能的合金材料，并采取特殊镶嵌、熔铸的复杂工艺及结构，把上述合金材料与高猛铸钢充分的结合在一起。这样我们的产品既有强度，有能解决冲击与磨损的双重问题。

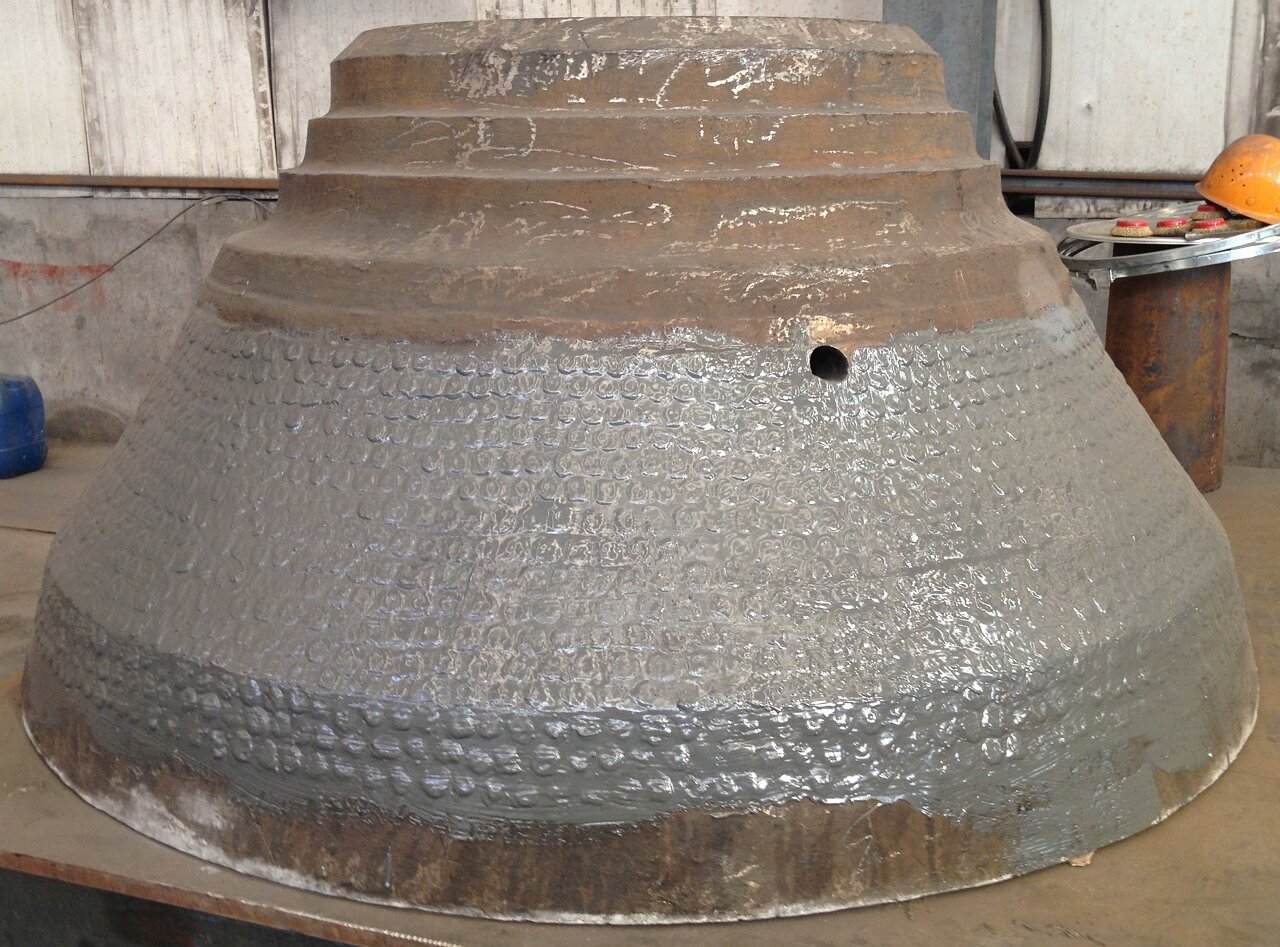

四、试用新品照片
| 试用日期：2015年1月24日至2015年2月6日 | ||||||||
| 试用地点：东鞍山烧结厂细破碎车间2#机，对应显示屏画面编号：ASRi-192.168.3.65 | ||||||||
| 试用设备型号：H880圆锥破碎机 | ||||||||
| 试用设备制造厂家：山特维克集团 | ||||||||
| 物料类型及破碎要求：铁矿石细破碎。 | ||||||||
| 序号 | 日期 | 记录截止时间 | 满负荷累计运行时间h | 衬板剩余量mm | 当日运行时间h |
当日磨损 量下降mm |
当日平均 磨损量mm/h |
累计平均 磨损量mm/h |
| 1 | 1-24 | 安装于2#机待运行 | ||||||
| 2 | 1-25 | 9：50分开始运行 | 273.7 | |||||
| 3 | 1-26 | 9:30 | 14 | 263.1 | 14 | 10.6 | 0.76 | 0.76 |
| 4 | 1-27 | 9:30 | 27 | 254.1 | 13 | 9 | 0.69 | 0.73 |
| 5 | 1-28 | 9:30 | 42 | 243.4 | 15 | 10.7 | 0.71 | 0.72 |
| 6 | 1-29 | |||||||
| 7 | 1-30 | |||||||
| 8 | 1-31 | 9:30 | 77 | 185.9 | 35 | 57.5 | 1.64 | 1.14 |
| 9 | 2-1 | 9:30 | 90 | 169.1 | 13 | 16.8 | 1.29 | 1.16 |
| 10 | 2-2 | 9:30 | 100 | 153.3 | 10 | 15.8 | 1.58 | 1.20 |
| 11 | 2-3 | 9:30 | 118 | 122.1 | 18 | 31.2 | 1.73 | 1.28 |
| 12 | 2-4 | 9:30 | 137 | 95.7 | 19 | 26.4 | 1.39 | 1.30 |
| 13 | 2-5 | 9:30 | 157 | 68.3 | 20 | 27.4 | 1.37 | 1.31 |
| 14 | 2-6 | 8:28 | 174 | 50.6 | 17 | 17.7 | 1.04 | 1.28 |
| 15 | 小结 | 174 | 50.6 | 1.28 | ||||
截至2月6日上午，该付衬板在2#细破碎机上满负荷运行174小时，剩余A尺寸50.6mm，距离规定的最小A尺寸35mm尚有15.6mm可磨损余量。因2月7日是星期六公休日，故车间决定提前更换衬板，于2月6日拆下换装新衬板。

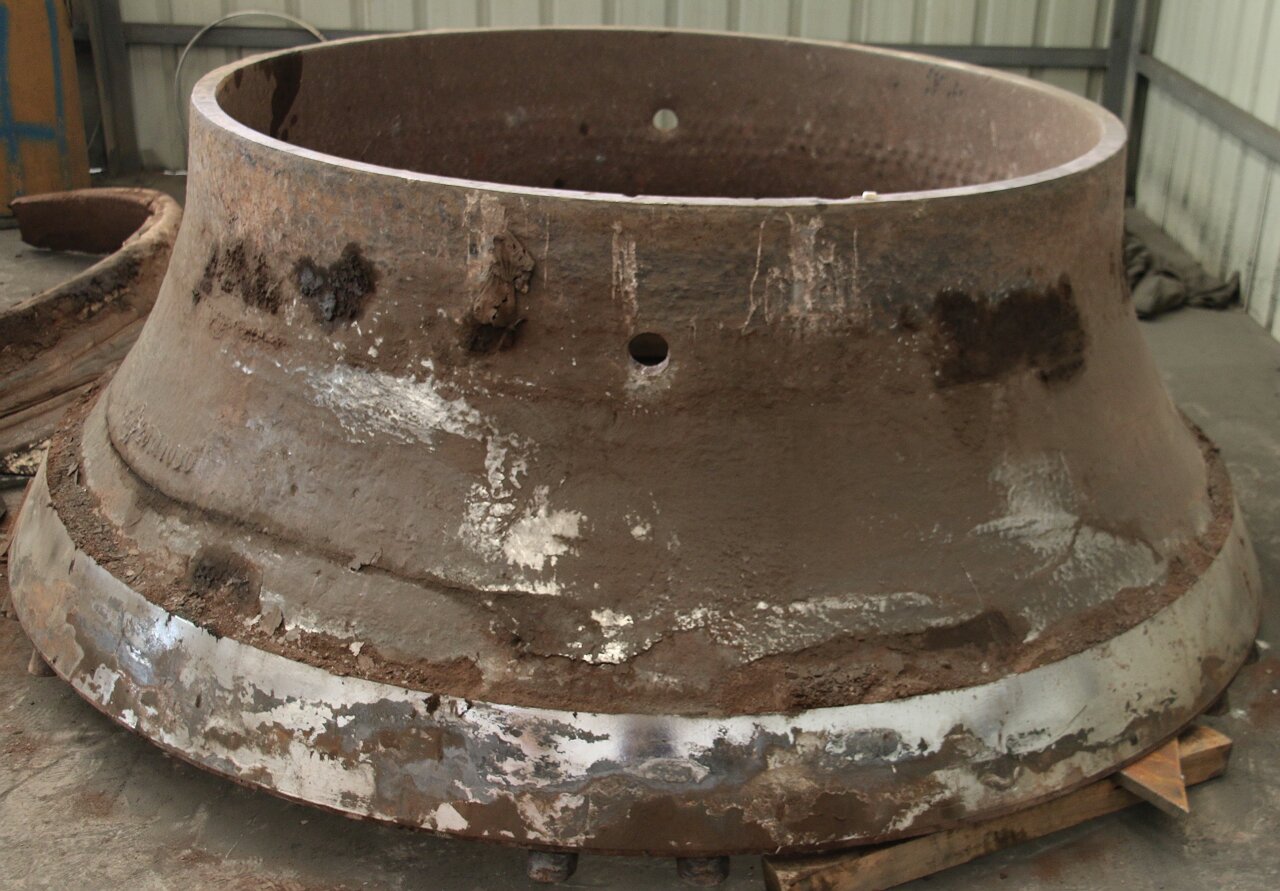

六、试用后产品分析照片
七、试用说明及结论
1、经与车间操作人员及技术人员共同推算认定：衬板剩余厚度还可再继续工作10～15小时，即：该付衬板在东鞍山烧结厂细破使用寿命可达185～190小时。同期装于1#机的其他厂家衬板实际带负荷工作时间为130小时，与之相比我公司试用的衬板满负荷工作时间是其1.5倍。
2、在整个运行过程中，平均压力高于其它衬板0.2～0.3MPa，破碎效率和出矿量更优。
3、我们可以经过技术工艺上的调整，达到原锰钢产品寿命的2倍以上,让客户可以大幅度的提高生产效率，同时节省检修时间，大幅度降低检修带来的人力及填充料成本。
新式圆锥破碎机动锥、静锥采购热线：0531-88873801
（本站原创新闻，转载请注明济南韶欣耐磨有限公司，否则追究相关法律责任！）
鲁公网安备 37011202000320号
